流量定量控制系统
点击：579
发布日期：2020年03月09日
例如：给罐子定量加水（比如100升），在定量控制仪上输入100升的值，然后启动按钮，定量控制仪继电器闭合(电磁阀打开，进水),定量控制仪开始累积流量，当罐子累积水量到达100升时，定量控制仪继电器断开(电磁阀关闭，停水),本次定量完成。
定量控制系统是由流量计、流量积算仪、电磁阀和定量控制箱等装置组成。可实现对流体的定量计量、定量灌装、定量配料等过程的控制,定量系统应用于桶装水控制
流量批定量控制的基本要求如下。
①按批量操作流体总量设定值进行批量发料、装桶、装车或装船等操作，并达到规定的准确度。
②在危险情况发生时能立即快速切断放料阀，然后进行人工干预，以确保安全。
③重大的异常情况发生时能发出报警信号。

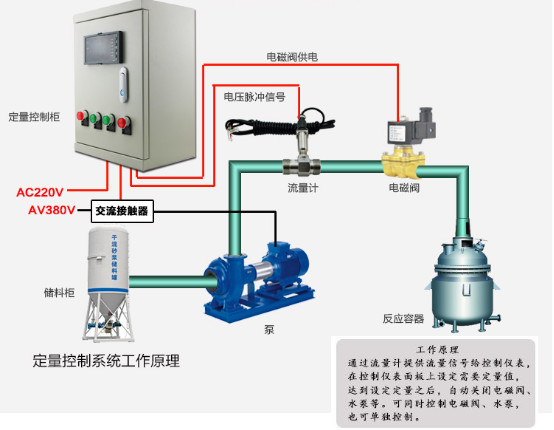

流量定量控制系统的原理
定量计量开始时定量控制仪指示泵启动、电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量，当流量达到设定值时，定量控制仪发出指令使电磁阀、水泵等断开（可同时控制电磁阀、水泵，也可单独控制），恢复到初始的关闭。
流量定量控制系统的特点
1、只需要计量传感器、控制器和断流设备组成，结构简单，成本低；
2、流量计和断流设备等均有控制箱内提供电源，只需要给控制箱提供AC220V即可
3、控制箱面板设有“启动'、“停止'等按键，并有“状态指示灯'显示，因此显示直观，操作简单、方便、易学；
4、每次定量制值可以根据需要任意更改，只需在定量控制仪内操作完成
5、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；
流量定量控制系统的组成
1、定量控制传感器：流量计
2、定量控制柜：内含定量控制仪、内部控制线路及组件、外部控制按钮和指示灯等
