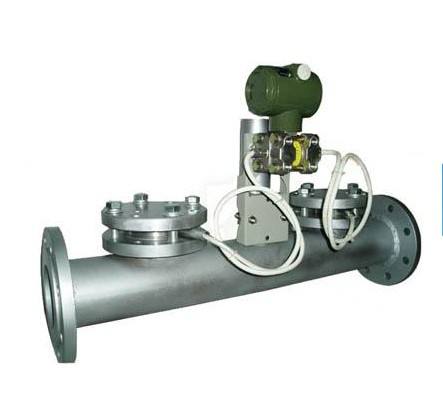

楔形流量计

楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。

一   楔形流量计测量原理
楔式流量计的基本流量方程式来自于帕努利原理（能量守衡和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。用不同的高度H与管道内径ID的比(楔比H/ID）来确定不同的流量测量范围，楔式流量计可以应用于最困难的流量测量，并保证精确可靠的测量结果。
二、楔形流量计特点：
1、 可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油及重油等；
2、 适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量；
3、 混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流；
4、 雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因此亦可用于气体、蒸汽之类流体的流量测量；
5、 差压信号稳定可靠，测量精度高，重复性好，压力损失低。
6、 整体结构形式无可动部件，使用寿命长。
7、 安装方便，免于维护。
8、 双向流量测量
9、 具有最小的直管段要求：上游5倍管道直径，下游2倍管道直径
三、楔形流量计主要技术参数
1. 工作压力：PN≤40MPa
2. 工作温度：-250℃≤t≤550℃
3. 精度：±1%
4. 重复性：±0.2%
5. 量程比：10：1
6. 公称直径：DN15-2200mm或更大
四、楔形流量计结构形式
楔形流量计按其组装方式分为一体型和分离型，按其用途可分为普通型，混相流型。


安装要求
    楔形流量计上游侧最短直管段见下表：
大家都知道，在炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题一直是困扰我们现场工艺人员的难题，在以前，我们一般尝试非标准节流装置，比如：圆缺孔板，偏心孔板等流量计来解决现场的问题，虽然在取压方面做了改善，但是节流元件还是经不住现场复杂工况的日积月累的腐蚀，所以时间长了，稳定性不是很好。所以在这么个情况下，公司组织相关技术研发人员成功开发出了这款---智能楔形流量计,他经过公司大量模拟数据的标定，结论表明：智能楔形流量计具有可靠性高，精度高，适应能力强能优势，下面就来给大家主要介绍下智能楔形流量计的主要优势有哪些：

1.楔形流量计适用范围极广。就这点来说，迄今为止，没有任何一款流量计与其相媲美，楔形流量计不仅适用于单相流体，也适用于气液，气固和液固等双相流体。其雷诺数最小达300，最高可达1×106以上；所以，所以说楔形流量计既可工作在层流状态，也可工作在紊流状态，其最低流速达0.01m/s。而且楔形流量传感器无沉积、不堵塞，可适用于高温、高压、高粘度、强腐蚀的各种液体和高含尘气体的流量测量。如此之广的应用范围大家也许为之所惊叹，但是参照公司多年的生产经验来看，如果测量对象是单相气态，选型的时候应该就针对性选择一些简单适用的流量测量仪表，如：标准孔板流量计，精度高点的V锥流量计，压损较小的弯管流量计成本相对来说都比较低廉点。

2.楔形流量计测量范围度宽。精度0.2级时，流量范围可达1:25；精度0.25级时，流量范围高达1：33。这是其它差压式流量计无法比拟的。看到这个数据，许多同行可能会是一种鄙疑的态度，差压式流量计能做到这么大的量程吗？就连主要的V锥流量计，弯管流量计量程也就在10:1左右，已经算是很理想的了，不过事实就是这样，楔形流量计依据自身独特的设计，楔形比一般控制在0.5以下，角度一般为90度和60度。

3.楔形流量计长期现场运行精度高。在液体流量测量中，精度可达0.2级；在气体测量中，精度可达0.5级。如此高的精度就连公司员工都为之感叹，这样的精度一般只有容积式流量仪表才能达到的
